Anwendung
Dort, wo häufig vergessen oder aus anderen Gründen versäumt wird, die Raumbeleuchtung oder auch andere Verbraucher auszuschalten können Stromsparmodule erhebliche Stromkosten einsparen. Dieses geschieht ganz einfach dadurch, daß nach einer bestimmten Zeit - z.B nach 15 Minuten - der Verbraucher automatisch ausgeschaltet wird.

Einbau und Anschluß
Stromsparmodule haben nur eine geringe Größe und können hinter     dem Lichtschalter der Raumbeleuchtung, in einer Unterputzdose oder direkt am Verbraucher eingebaut werden. Die Spannungsversorgung des Stromsparmoduls erfolgt über den Lichtschalter an die schwarze Anschlußlitze. Die blaue Litze muß mit dem Neutralleiter verbunden werden. Die weiße sowie ggf. die graue Litze sind mit der Raumbeleuchtung bzw. dem Verbraucher zu verbinden. Sofern die graue Litze nicht angeschlossen wird muß diese isoliert werden.

Eigenschaften und Bedienung
Nach dem Einschalten durch den Lichtschalter geht das Licht wie gewohnt an. Nach der für das Stromsparmodul typischen Zeit
- z.B. 15 Minuten - wird das Licht automatisch ausgeschaltet. Eine neue Einschaltung erfolgt, wenn der Lichtschalter für ca. 1 Sekunde aus und wieder eingeschaltet wird. Sofern das Aus- und Wiedereinschalten vor Ablauf der Verzögerungszeit erfolgt wird ein erneuter Zeitablauf gestartet. Stromsparmodule mit der Typenbezeichnung "SPM-W" verfügen über eine Warnfunktion. Die Warnfunktion besteht darin, daß das Modul 1 Minute vor dem Abschalten das Licht für 1 Sekunde kurz aus- und wiedereinschaltet. Um ggf. nicht im Dunklen zu stehen besteht nun die Möglichkeit durch Betätigen des Lichtschalters einen neuen Zeitablauf zu starten.

Schaltungsbeispiele

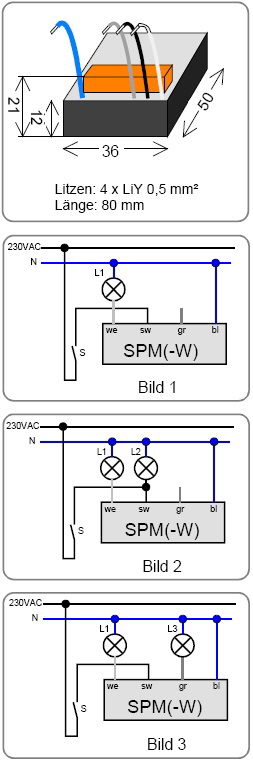

Bei der Schaltung nach Bild 1 wird die Raumbeleuchtung vollständig abgeschaltet. Bei der Schaltung nach Bild 2 wird nur die Lampe L1 abgeschaltet; Lampe L2 leuchtet weiterhin. Die Schaltung nach Bild 3 wechselt von der Beleuchtung L1 zur Lampe L3. L3 kann z.B. eine Lampe mit geringer Leistung sein um eine Notbeleuchtung sicherzustellen.

Stromsparmodule
sind Standard-Schaltverzögerer aus unserer laufenden Fertigung mit der Funktion “Einschaltwischend” wobei die “Wischimpulsdauer” hier z.B. 15 oder 30 Minuten beträgt.

Die Bezeichnung “Stromsparmodule” wurde gewählt, um auf die spezielle Anwendung dieses Schaltverzögerers aufmerksam zu machen.

Technische Daten
Betriebsspannung:                      230 VAC + 15%
max. zulässige Belastbarkeit:    3 A bzw. 650 Watt
Standardverzögerungszeiten:    5, 10, 15, 30, 45, 60 Minuten

Einbau, Anschluß und Inbetriebnahme darf nur durch Fachleute der Elektrotechnik erfolgen.
